So sánh AHU và Chiller chi tiết nhất về cấu tạo, vai trò trong toàn hệ thống

Khi lựa chọn hệ thống làm mát cho công trình, nhiều người vẫn còn nhiều băn khoăn giữa AHU (Air Handling Unit) và Chiller. Cả hai đều đóng vai trò quan trọng trong điều hòa không khí, nhưng lại có nguyên lý hoạt động và ứng dụng khác nhau. Vậy AHU và Chiller có gì khác biệt và đâu là lựa chọn phù hợp cho nhu cầu của bạn? Hãy cùng Carnovn.com.vn tìm hiểu qua bài viết dưới đây!

Bài viết liên quan:

• Tất tần tật thông tin về máy chiller làm lạnh nước HOT nhất hiện nay

• Nhận biết một số lỗi thường gặp khi sử dụng máy Chiller (Phần 2)

• Máy nén lạnh – Tổng hợp 1001 vai trò hữu ích trong sản xuất

1. Tổng quan về AHU và Chiller

1.1. AHU (Air Handling Unit) – Bộ xử lý không khí

AHU là thiết bị xử lý và trao đổi nhiệt trong hệ thống HVAC (Heating, Ventilation, and Air Conditioning), có nhiệm vụ điều chỉnh nhiệt độ, độ ẩm và chất lượng không khí trước khi phân phối vào không gian sử dụng. AHU thường được lắp đặt tại các tòa nhà thương mại, nhà máy, bệnh viện, trung tâm thương mại… nhằm đảm bảo môi trường trong lành, ổn định và thoải mái.

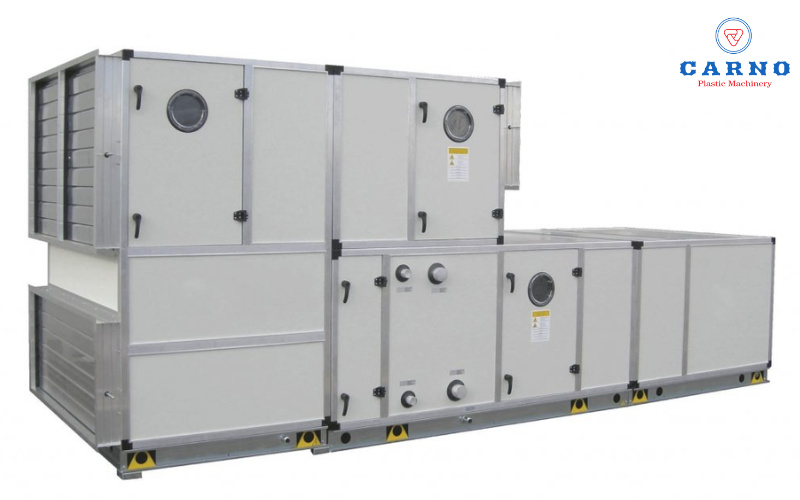

Mẫu hệ thống AHU trong các nhà máy

Ưu điểm của AHU

• Kết cấu chắc chắn, bền bỉ với cấu trúc panel đặc biệt, nhẹ, cách nhiệt tốt và chống gỉ sét
• Mức độ rò rỉ thấp, giảm thiểu tổn thất năng lượng, nâng cao hiệu quả vận hành
• Hạn chế ngưng tụ, tiết kiệm năng lượng nhờ thiết kế không cầu lạnh
• Công suất linh hoạt, phù hợp với nhiều quy mô công trình khác nhau
• Hiệu suất trao đổi nhiệt cao, đáp ứng tốt các tiêu chuẩn kiểm định và thử nghiệm thực tế
• Vận hành êm ái, giảm độ ồn, tạo không gian làm việc và sinh hoạt thoải mái

1.2. Chiller – Hệ thống làm lạnh trung tâm

Chiller là thiết bị làm lạnh nước, cung cấp nước lạnh cho hệ thống điều hòa trung tâm hoặc các ứng dụng công nghiệp. Chiller hoạt động dựa trên nguyên lý trao đổi nhiệt và sử dụng nước làm chất tải lạnh để làm mát không gian hoặc thiết bị. Hệ thống này được ứng dụng rộng rãi tại siêu thị, nhà máy, tòa nhà cao tầng, khách sạn, bệnh viện… để đảm bảo hiệu quả làm lạnh quy mô lớn.

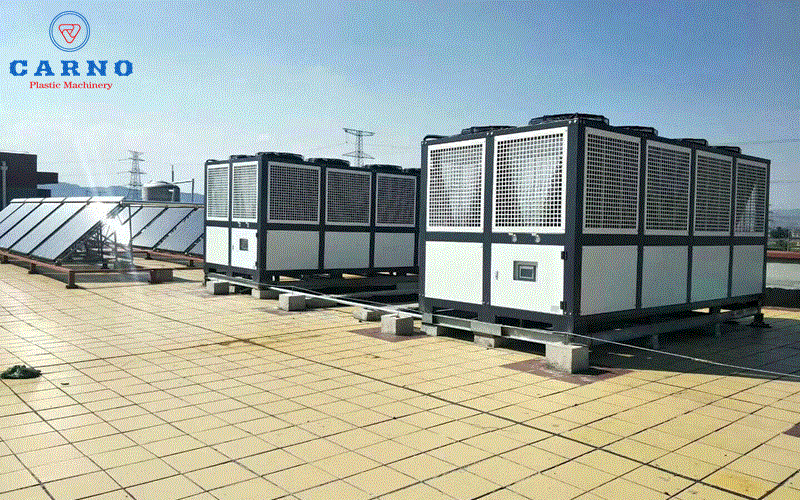

Máy Chiller Carno Việt Nam công suất lớn

Ưu điểm của Chiller

• Công suất đa dạng từ 5 Ton đến hàng nghìn Ton
• Hệ thống gọn nhẹ, dễ lắp đặt, đặc biệt thích hợp với các tòa nhà cao tầng
• Độ bền cao, tuổi thọ lâu dài, vận hành ổn định theo thời gian
• Khả năng điều chỉnh tải linh hoạt với nhiều cấp giảm tải khác nhau
• Thích hợp cho các công trình lớn, đáp ứng nhu cầu làm lạnh liên tục
• Tiết kiệm năng lượng, tối ưu chi phí vận hành, giảm tiêu thụ điện năng.

2. Khác biệt về cấu tạo của AHU và Chiller

2.1. AHU

AHU được thiết kế theo dạng module, trong đó mỗi module có chức năng riêng biệt nhằm đảm bảo hiệu suất hoạt động tối ưu.

Các bộ phận chính của AHU gồm:

• Ống cấp khí nối vào hệ thống điều hòa
• Hộp kim loại chứa quạt cao áp (tuần hoàn không khí)
• Bộ phận giảm âm, giảm rung
• Dàn trao đổi nhiệt (làm nóng/lạnh không khí)
• Bộ lọc không khí (đảm bảo độ sạch)
• Hệ thống điều khiển (biến nhiệt, van ba ngã actuator,…)
• Hệ thống dẫn khí
• Ống cấp khí đầu ra và tuần hoàn

2.2. Chiller

Không giống như AHU được thiết kế dạng module, Chiller thường được sản xuất nguyên cụm để đảm bảo sự đồng bộ trong vận hành.

Hệ thống Chiller hoạt động như một nhà máy sản xuất nước lạnh, sử dụng nước làm chất tải lạnh. Nước sẽ đi qua bình bốc hơi, được làm lạnh từ khoảng 12°C xuống 7°C trước khi phân phối đến hệ thống điều hòa trung tâm.

Các thành phần chính của Chiller gồm:

• Máy nén lạnh (gồm ba loại: máy nén ly tâm, máy nén trục vít, máy nén xoắn ốc)
• Dàn nóng (bình ngưng ống chùm)
• Dàn bay hơi (gồm ba loại: bay hơi khô, bay hơi ngập dịch, bay hơi bằng tấm Inox)
• Tủ điều khiển

3. Nguyên lý hoạt động

3.1. AHU

Hệ thống AHU hoạt động bằng cách điều chỉnh van 3 ngã để kiểm soát dòng nước lạnh đi qua dàn trao đổi nhiệt, giúp duy trì nhiệt độ không khí theo mức cài đặt.

• Khi nhiệt độ phòng cao hơn mức cài đặt, van 3 ngã mở, cho phép nước lạnh chảy qua dàn trao đổi nhiệt để làm mát không khí.
• Khi nhiệt độ phòng thấp hơn mức cài đặt, van 3 ngã đóng, nước lạnh chuyển hướng qua đường bypass và quay về trung tâm.

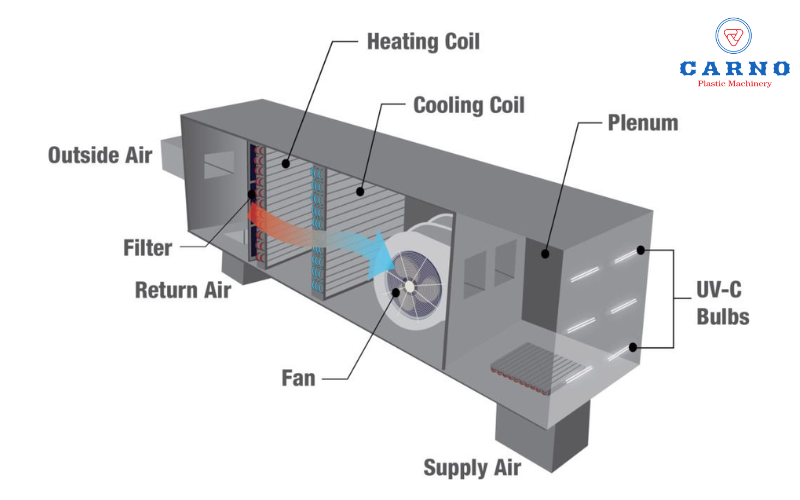

Nguyên lý hoạt động của AHU

Trước khi đi vào AHU, không khí được lọc qua bộ lọc sơ cấp và lọc túi để loại bỏ bụi bẩn và tạp chất. Trong những môi trường yêu cầu độ sạch cao như bệnh viện, phòng thí nghiệm hay sản xuất linh kiện điện tử, bộ lọc HEPA sẽ được sử dụng để tăng hiệu quả lọc khuẩn và bụi mịn.

Sau khi được làm sạch, không khí tiếp xúc với dàn trao đổi nhiệt bên trong AHU để điều chỉnh nhiệt độ. Cuối cùng, luồng không khí lạnh được dẫn qua hệ thống ống gió và phân phối đến các phòng, luôn duy trì môi trường ổn định.

3.2. Chiller

Cụm Chiller là bộ phận quan trọng nhất trong hệ thống Chiller, chịu trách nhiệm sản xuất nước lạnh ở nhiệt độ khoảng 7°C, sau đó cung cấp đến các FCU (Fan Coil Unit) để làm lạnh không khí trong không gian sử dụng.

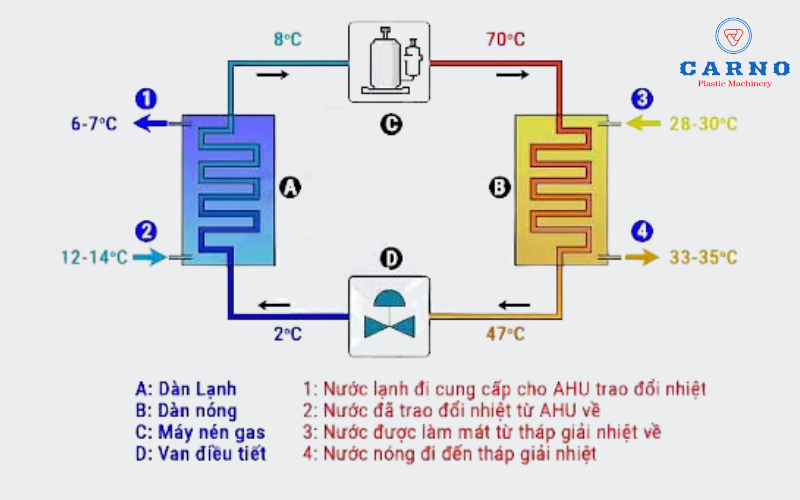

Nguyên lý hoạt động của Chiller

Mỗi bộ phận của Chiller có nhiệm vụ riêng trong chu trình hoạt động:

• Máy nén hút hơi môi chất lạnh từ bình bay hơi để duy trì áp suất bay hơi ổn định.
• Hơi môi chất được nén lên áp suất và nhiệt độ cao, sau đó đưa vào thiết bị ngưng tụ để làm mát và hóa lỏng.
• Môi chất lạnh dạng lỏng đi qua van tiết lưu, giảm áp suất và nhiệt độ trước khi quay lại bình bay hơi.
• Trong bình bay hơi, môi chất lạnh hấp thụ nhiệt từ nước, điều chỉnh nhiệt độ nước xuống khoảng 7°C.
• Nước lạnh sau đó được bơm đến các FCU, trao đổi nhiệt với không khí, làm mát không gian phòng.
• Sau khi trao đổi nhiệt, nước nóng lên và quay về bình bay hơi để tiếp tục chu trình làm lạnh.

Tóm lại, cả AHU và Chiller đều giữ vai trò thiết yếu trong các hệ thống điều hòa không khí nhằm duy trì nhiệt độ và chất lượng không khí. Tuy nhiên, mỗi loại lại có hoạt động và cấu tạo riêng biệt, phục vụ các yêu cầu khác nhau trong môi trường xây dựng và công nghiệp. Hy vọng bài viết của Carno đã giúp bạn có cái nhìn tổng quan về các thiết bị này và những ưu điểm khi áp dụng trong công trình. Nếu bạn muốn tìm hiểu thêm về các sản phẩm AHU và Chiller, hoặc cần tư vấn về giải pháp điều hòa không khí cho dự án của mình, đừng quên ghé thăm Carnovn.com.vn để được hỗ trợ và cung cấp thông tin chi tiết nhất.

Bài viết và hình ảnh được tổng hợp bởi Carno Việt Nam.
