Tất tần tật về máy Chiller ngập dịch – Cấu tạo, nguyên lý và ưu nhược điểm

Chiller ngập dịch đang ngày càng được ưa chuộng trong các hệ thống làm mát công nghiệp nhờ hiệu suất cao và tiết kiệm năng lượng đáng kể. Vậy công nghệ này hoạt động như thế nào, có ưu nhược điểm gì so với các hệ thống chiller truyền thống? Hãy cùng Carnovn.com.vn tìm hiểu chi tiết trong bài viết dưới đây!

Bài viết liên quan:

• Vai trò của máy làm lạnh nước Water Chiller trong các dây chuyền sản xuất
• Máy làm lạnh nước Chiller, nhân tố quan trọng trong dây chuyền ép nhựa
• Chiller là gì? Ứng dụng máy làm lạnh nước Chiller công nghiệp

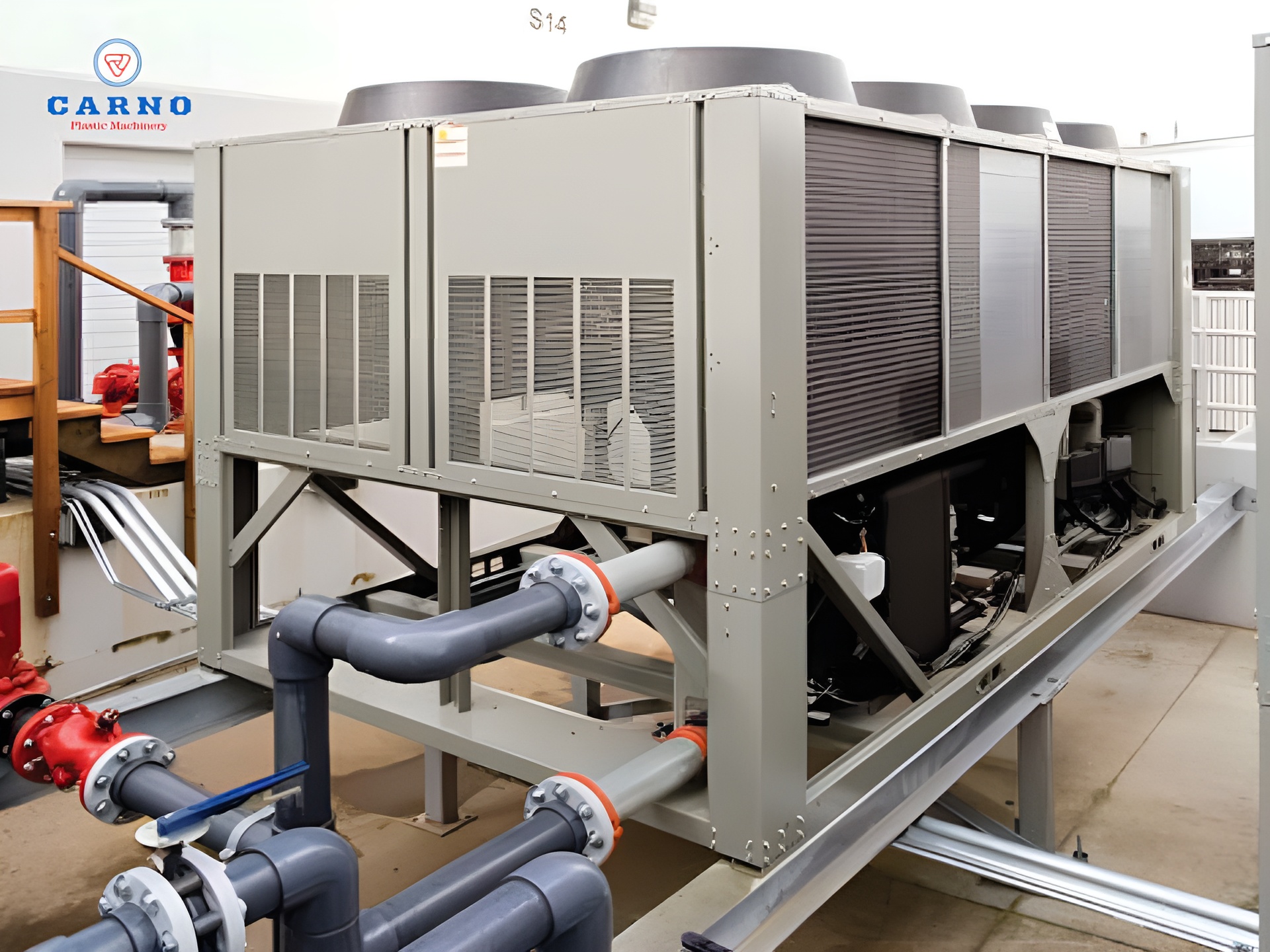

Chiller ngập dịch – cấu tạo và nguyên lý hoạt động

1. Chiller ngập dịch là gì?

Chiller ngập dịch (Flooded Chiller) là hệ thống làm lạnh sử dụng dàn bay hơi ngập trong môi chất lạnh, giúp tăng hiệu suất trao đổi nhiệt so với chiller khô. Nhờ khả năng làm mát hiệu quả, tiết kiệm năng lượng và vận hành ổn định, chiller ngập dịch hiện đang được ứng dụng rộng rãi trong các ngành công nghiệp như thực phẩm, dược phẩm và điều hòa không khí quy mô lớn.

2. Cấu tạo của máy Chiller ngập dịch

Hệ thống Chiller ngập dịch có 4 bộ phận chính đảm nhiệm chức năng riêng biệt bao gồm: máy nén, thiết bị ngưng tụ, van tiết lưu và dàn bay hơi.

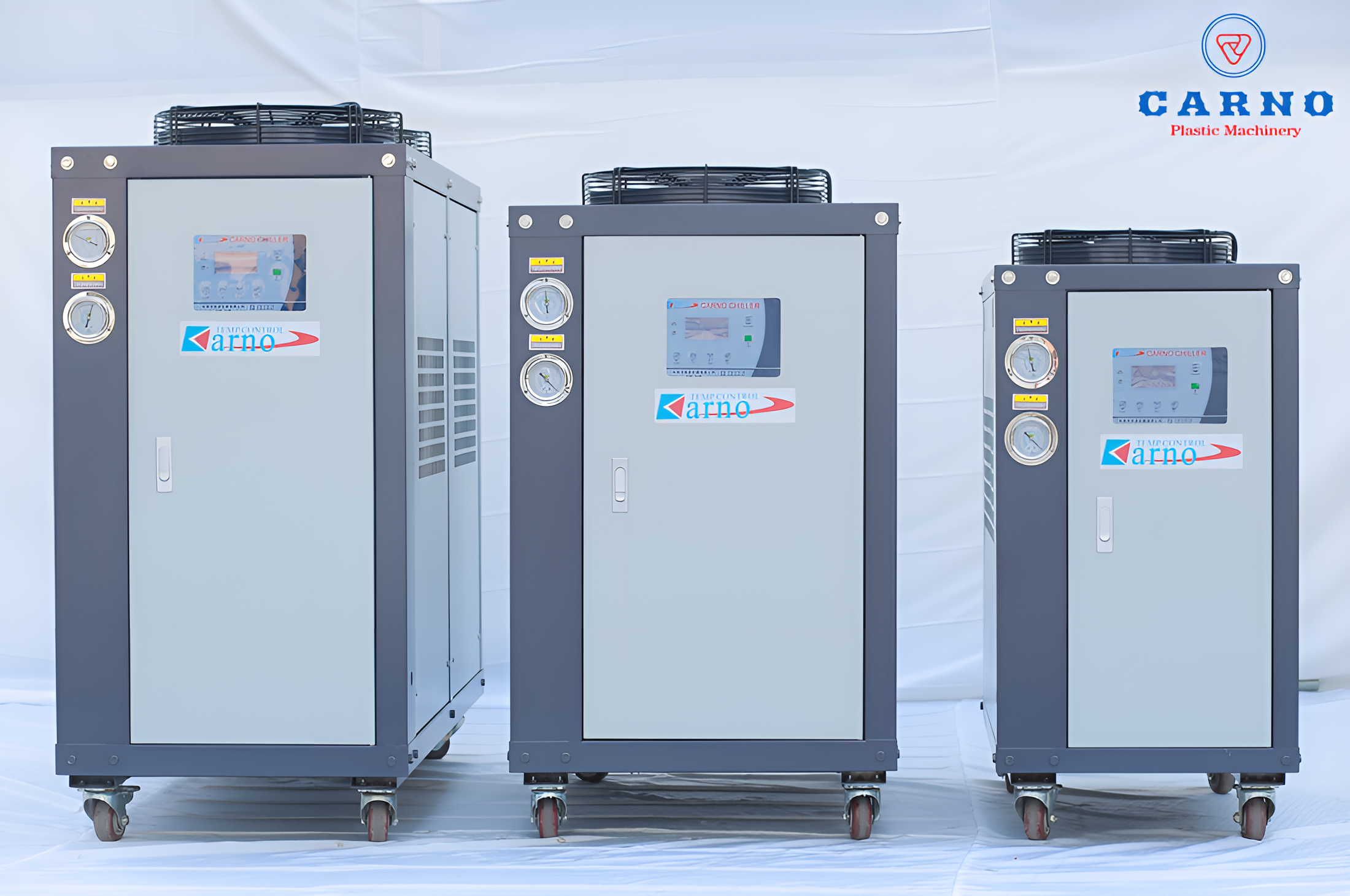

Cấu tạo của máy Chiller ngập dịch

Máy nén

Máy nén là bộ phận trung tâm của chiller ngập dịch, có nhiệm vụ nén môi chất lạnh, tăng áp suất và nhiệt độ để đẩy môi chất qua hệ thống làm lạnh.

• Loại máy nén: Máy nén trục vít thường được sử dụng do khả năng vận hành êm ái, bền bỉ và điều chỉnh công suất linh hoạt từ 25% đến 100%.
• Cơ chế vận hành: Máy nén hoạt động với hệ thống bôi trơn bằng chênh lệch áp suất, giúp giảm ma sát và kéo dài tuổi thọ thiết bị.
• Ưu điểm: Vận hành trơn tru, hiệu suất cao, tiết kiệm năng lượng và ít hỏng hóc hơn so với các loại máy nén khác như piston hay ly tâm.

Thiết bị ngưng tụ

Thiết bị ngưng tụ đóng vai trò giải nhiệt cho môi chất lạnh, chuyển từ trạng thái khí áp suất cao sang trạng thái lỏng trước khi tiếp tục chu trình làm lạnh.

• Cấu tạo: Sử dụng ống đồng kết hợp với bộ trao đổi nhiệt dạng ống – vỏ.
• Nguyên lý hoạt động: Nước giải nhiệt hoặc không khí sẽ hấp thụ nhiệt từ môi chất lạnh, môi chất ngưng tụ thành lỏng và chảy về van tiết lưu.
• Ưu điểm: Hiệu suất truyền nhiệt cao, dễ bảo dưỡng và có thể thay thế từng ống đồng riêng lẻ khi cần thiết, tiết kiệm chi phí sửa chữa.
• Loại ngưng tụ: Có thể sử dụng dàn ngưng tụ làm mát bằng nước hoặc bằng không khí tùy thuộc vào thiết kế hệ thống.

Van tiết lưu

Van tiết lưu được sử dụng nhằm giảm áp suất môi chất lạnh từ cao xuống thấp trước khi đưa vào dàn bay hơi, tạo điều kiện để môi chất hấp thụ nhiệt hiệu quả.

• Loại van tiết lưu: Có thể sử dụng van tiết lưu tấm hoặc van tiết lưu điện tử.
• Nguyên lý hoạt động:
  • Van tiết lưu tự động điều chỉnh lưu lượng môi chất lạnh theo tải nhiệt thực tế của hệ thống.
  • Van tiết lưu điện tử giúp kiểm soát chính xác nhiệt độ, giảm dao động và phản ứng nhanh với sự thay đổi tải.
• Ưu điểm: Đảm bảo áp suất làm việc ổn định, tối ưu hóa hiệu suất làm lạnh và tăng độ bền cho hệ thống.

Dàn bay hơi

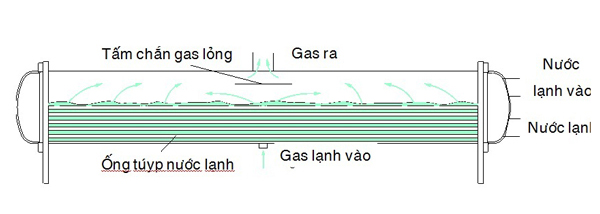

Dàn bay hơi là bộ phận đặc trưng của chiller ngập dịch, hấp thụ nhiệt từ nước hoặc chất tải lạnh, từ đó làm lạnh hệ thống.

• Cấu tạo: Bình bay hơi ngập dịch có thiết kế đặc biệt, trong đó môi chất lạnh ngập hoàn toàn, tiếp xúc trực tiếp với nước làm lạnh.
• Nguyên lý hoạt động: Khi môi chất lạnh sôi và hóa hơi, nó hấp thụ nhiệt từ nước, làm giảm nhiệt độ nước trước khi được bơm đến hệ thống tải lạnh.
• Ưu điểm:
  • Hiệu suất trao đổi nhiệt cao hơn so với bình bay hơi dạng giãn nở trực tiếp
  • Giảm nguy cơ quá nhiệt
  • Hệ số truyền nhiệt cao hơn 2 – 3 lần so với bình giãn nở trực tiếp, tiết kiệm năng lượng đáng kể.

Bộ điều khiển vi xử lý

Ngoài 4 bộ phận chính, giống như các loại Chiller khác, Chiller ngập dịch cũng sở hữu hệ thống điều khiển giúp giám sát và vận hành chiller một cách tự động, đảm bảo hiệu suất làm việc cao và an toàn.

Chức năng:

• Theo dõi và kiểm soát hoạt động của máy nén, van tiết lưu, bơm nước và các thiết bị khác
• Tự động chẩn đoán lỗi và cảnh báo khi hệ thống gặp sự cố
• Hiển thị các thông số vận hành trên màn hình LCD, hỗ trợ thao tác dễ dàng
• Có chức năng bảo mật bằng mật khẩu để tránh các thay đổi không mong muốn.

Thiết bị bảo vệ (Protection System)

Bên cạnh đó, Chiller ngập dịch còn trang bị hệ thống bảo vệ đảm bảo an toàn trong quá trình hoạt động, tránh sự cố gây hỏng hóc hoặc giảm tuổi thọ thiết bị.

Các thiết bị bảo vệ bao gồm:

• Cầu chì chống quá tải
• Cảm biến bảo vệ áp suất thấp
• Cảm biến nhiệt động để ngăn chặn nước lạnh quá thấp, tránh đóng băng hệ thống
• Rơ le bảo vệ quá tải cho máy nén, ngắt hệ thống khi phát hiện quá tải hoặc sự cố điện.

3. Nguyên lý hoạt động

Nguyên lý hoạt động chính của máy Chiller ngập dịch

Hệ thống chiller ngập dịch hoạt động dựa trên nguyên lý trao đổi nhiệt và thay đổi pha của môi chất lạnh. Ban đầu, môi chất lạnh lỏng có nhiệt độ thấp sẽ ngập trong dàn bay hơi và trực tiếp hấp thụ nhiệt từ nước cần làm lạnh. Nhờ tiếp xúc hoàn toàn với môi chất lạnh, nước được làm lạnh hiệu quả xuống mức nhiệt mong muốn trước khi tuần hoàn đến hệ thống sử dụng như điều hòa không khí hoặc quy trình làm mát công nghiệp.

Sau khi hấp thụ nhiệt, môi chất lạnh bay hơi thành hơi và được máy nén hút vào để nén lên áp suất cao, rồi chuyển đến thiết bị ngưng tụ để xả nhiệt ra môi trường thông qua nước giải nhiệt hoặc không khí. Môi chất sau đó được đưa qua van tiết lưu để giảm áp suất và nhiệt độ trước khi quay lại dàn bay hơi, tiếp tục chu trình làm lạnh liên tục.

4. Ưu – nhược điểm của Chiller ngập dịch

Ưu điểm:

• Hiệu suất trao đổi nhiệt cao: Ống đồng dẫn nước hoàn toàn ngập trong môi chất lạnh, tối ưu quá trình truyền nhiệt.
• Vận hành ổn định, ít sự cố: Hệ thống hoạt động liên tục trong thời gian dài mà ít gặp trục trặc.
• Tiết kiệm không gian: Hệ thống ống nước nhỏ gọn, dễ dàng lắp đặt và di chuyển.
• Công suất làm lạnh lớn: Đáp ứng tốt các hệ thống điều hòa không khí và quy trình làm mát công nghiệp.
• Dễ dàng kiểm soát nhiệt độ: Trạng thái quá nhiệt tại miệng ra khoảng 10°C, duy trì nhiệt độ ổn định.
• Độ bền cao, tuổi thọ dài: Thiết kế tối ưu giúp tăng độ bền, kéo dài thời gian sử dụng.
• Thuận tiện bảo trì: Bầu lạnh được thiết kế dễ dàng vệ sinh, hạn chế tích tụ cặn bẩn.

Nhược điểm:

• Yêu cầu không gian lắp đặt riêng biệt: Cần một khu vực chuyên dụng để đặt hệ thống chiller.
• Cần hệ thống tách dầu: Để tránh dầu bôi trơn lẫn vào môi chất lạnh, ảnh hưởng đến hiệu suất làm lạnh.
• Bảo dưỡng phức tạp: Quy trình bảo trì và bảo dưỡng yêu cầu kỹ thuật cao, cần nhân viên chuyên môn.
• Tiêu hao nhiều điện năng: Hệ thống hoạt động công suất lớn nên có thể làm tăng chi phí vận hành.

Như vậy, Carno Việt Nam đã tổng hợp thông tin chi tiết về Chiller ngập dịch, từ cấu tạo, nguyên lý hoạt động cho đến ưu nhược điểm của hệ thống này. Hy vọng bài viết sẽ giúp bạn hiểu rõ hơn và lựa chọn được giải pháp làm lạnh phù hợp. Nếu bạn có nhu cầu tìm mua chiller hoặc các thiết bị hỗ trợ sản xuất khác, đừng quên truy cập Carnovn.com.vn để xem chi tiết sản phẩm và nhận tư vấn miễn phí ngay nhé!
