Tổng hợp 8 loại van được sử dụng phổ biến trong hệ thống Chiller

Hệ thống máy lạnh Chiller là một trong những giải pháp làm mát công nghiệp được sử dụng rộng rãi trong các tòa nhà, nhà máy, trung tâm thương mại, bệnh viện và khách sạn. Để hệ thống hoạt động ổn định, hiệu quả và tiết kiệm năng lượng, việc lựa chọn các loại van phù hợp là điều vô cùng quan trọng. Cùng Carnovn.com.vn điểm danh 8 loại van phổ biến trong hệ thống Chiller qua bài viết sau.

Bài viết liên quan:

• Tất tần tật thông tin về máy chiller làm lạnh nước HOT nhất hiện nay

• Chiller là gì? Ứng dụng máy làm lạnh nước chiller công nghiệp

• Vai trò của máy làm lạnh nước Water Chiller trong các dây chuyền sản xuất

1. Hệ thống Chiller là gì?

Hệ thống Chiller, còn gọi là hệ thống điều hòa trung tâm (Chiller Central Air Conditioning System), là một hệ thống làm lạnh sử dụng nước để điều hòa không khí hoặc làm mát thiết bị, thực phẩm. Hệ thống Chiller có thiết kế phức tạp nhưng nhìn chung bao gồm 5 bộ phận chính:

• Cụm trung tâm nước (Water Chiller) – Nơi sản sinh nguồn lạnh để làm mát nước
• Hệ thống tái sử dụng gián tiếp – Truyền tải nhiệt thông qua bộ trao đổi nhiệt
• Hệ thống tái sử dụng trực tiếp – Dẫn nước lạnh trực tiếp đến các thiết bị sử dụng
• Hệ thống đường ống và bơm nước lạnh – Vận chuyển nước lạnh trong hệ thống
• Hệ thống bơm tuần hoàn và tháp giải nhiệt (Cooling Tower) – Giải nhiệt cho nước trước khi quay lại chu trình làm lạnh

Để hệ thống Chiller hoạt động ổn định, không thể thiếu các loại van công nghiệp, bên cạnh các phụ kiện như khớp nối mềm, đồng hồ đo áp suất, nhiệt độ… Van có nhiệm vụ kiểm soát dòng chảy, điều tiết áp suất và bảo vệ thiết bị trong hệ thống. Do yêu cầu kỹ thuật cao, các loại van sử dụng trong hệ thống Chiller thường có giá thành cao hơn so với các hệ thống thông thường.

2. Các loại van được sử dụng trong hệ thống Chiller

Van trong hệ thống Chiller có chức năng chính là đóng/mở và điều tiết lưu chất, giúp kiểm soát dòng chảy, duy trì áp suất ổn định và đảm bảo hệ thống vận hành an toàn, hạn chế sự cố do chênh lệch áp suất. Tuy nhiên, mỗi loại van lại có những vai trò và vị trí nhất định trong hệ thống.

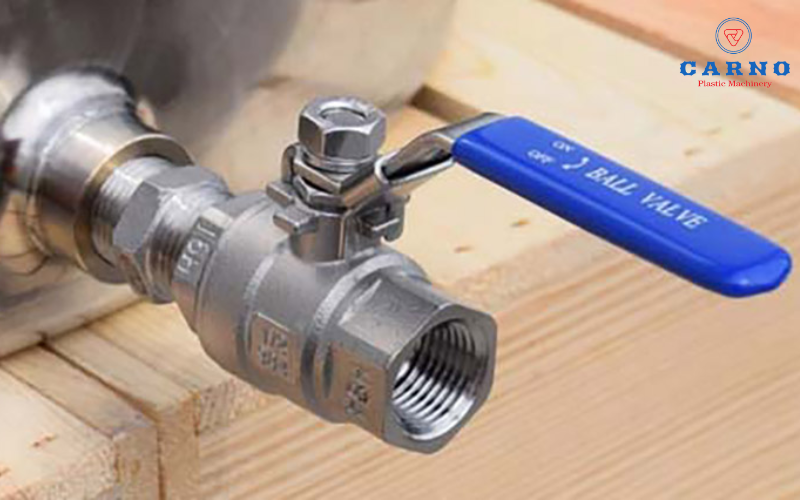

2.1. Van bi (Ball Valve)

Van bi là một trong những loại van công nghiệp phổ biến trong hệ thống Chiller, có chức năng chính là đóng/mở và điều tiết lưu lượng nước lạnh. Cấu tạo của van gồm một quả cầu có lỗ tròn ở giữa, có thể xoay 90 độ để điều chỉnh dòng chảy. Khi lỗ tròn nằm thẳng với đường ống, van mở hoàn toàn; khi xoay vuông góc, van đóng hoàn toàn.

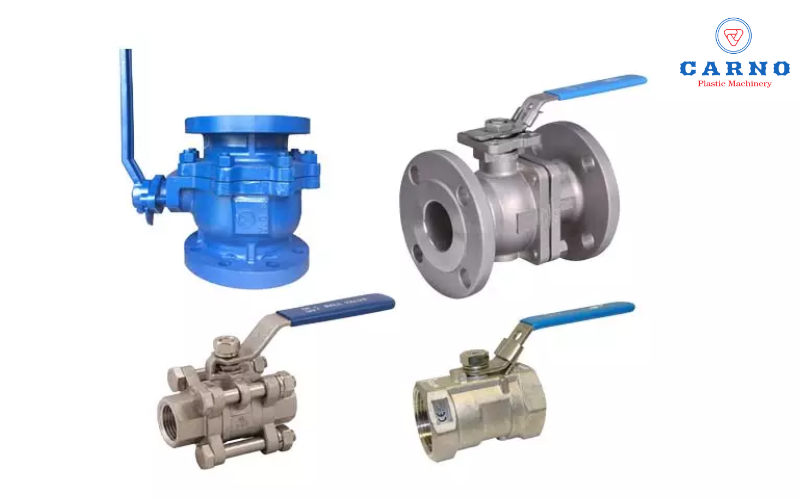

Van bi được sử dụng phổ biến trong Chiller

Ưu điểm của van bi là thiết kế nhỏ gọn, dễ vận hành, độ kín cao và có thể đóng/mở nhanh. Trong hệ thống Chiller, van bi tay gạt nối bích thường được sử dụng để đảm bảo độ chắc chắn, giảm thiểu rò rỉ. Ngoài ra, van bi còn được điều khiển bằng khí nén hoặc điện để tự động hóa hệ thống. Tuy nhiên, van bi cũng còn một số nhược điểm như dễ gây tổn thất áp suất khi đóng/mở một phần, không phù hợp với các ứng dụng cần điều tiết chính xác lưu lượng và có độ bền thấp hơn so với van cổng ở một số môi trường áp suất cao.

2.2. Van chặn (Gate Valve)

Van chặn, còn gọi là van cổng hoặc van cửa có chức năng đóng/mở hoàn toàn dòng chảy của nước lạnh mà không điều tiết lưu lượng. Khi mở hoàn toàn, van giúp dòng chảy đi qua một cách tự do mà không gây tổn thất áp suất. Khi đóng, van chặn hoàn toàn dòng chảy, đảm bảo cách ly hệ thống khi cần bảo trì hoặc thay thế thiết bị. Van chặn thường được lắp đặt ở những vị trí quan trọng như đầu vào và đầu ra của bể chứa nước lạnh, máy nén hoặc các đường ống chính của hệ thống.

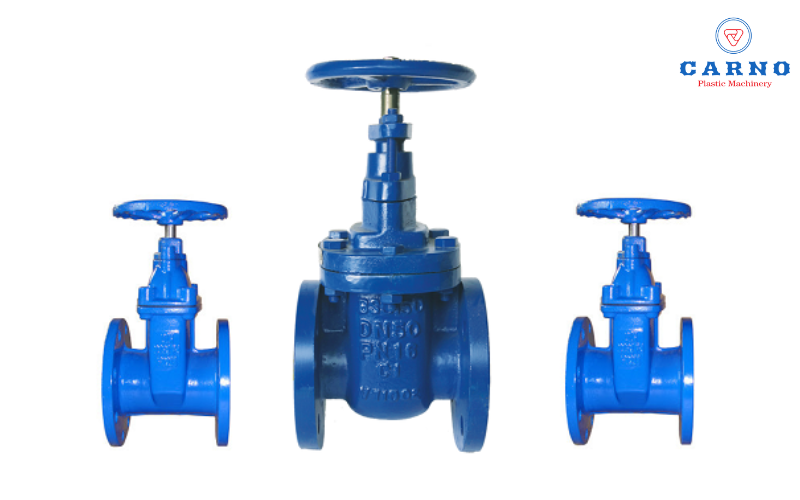

Van chặn được ưu tiên trong các hệ thống Chiller lớn

Van chặn có ưu điểm nổi bật là độ kín cao, không gây tổn thất áp suất khi mở hoàn toàn và có độ bền tốt nhờ thiết kế đơn giản, chắc chắn. Loại van này có khả năng chịu áp suất cao, chống mài mòn tốt và tương thích với nhiều loại chất lỏng làm lạnh khác nhau. Tuy nhiên, nhược điểm của van chặn là kích thước lớn, trọng lượng nặng, chi phí cao và khó điều khiển bằng động cơ. Việc lắp đặt, bảo trì và bảo dưỡng van cũng mất nhiều thời gian hơn so với các loại van khác. Vì vậy, van chặn thường chỉ được sử dụng trong các hệ thống Chiller lớn, trong khi các hệ thống vừa và nhỏ ít khi sử dụng loại van này do chi phí và yêu cầu kỹ thuật cao.

Trong hệ thống Chiller, van chặn thường được làm từ gang thép, gang cầu hoặc gang dẻo do những vật liệu này có độ bền cao, khả năng chịu lực và chịu nhiệt tốt, đồng thời có giá thành hợp lý hơn so với thép hoặc inox. Một số loại van chặn phổ biến bao gồm:

• Van chặn gang dẻo: Độ bền cao, chịu áp lực tốt
• Van chặn thép đúc: Chịu nhiệt độ cao, phù hợp với hệ thống công suất lớn
• Van chặn inox: Chống ăn mòn, dùng cho môi trường khắc nghiệt
• Van chặn mặt bích: Kết nối chắc chắn, hạn chế rò rỉ

2.3. Van một chiều (Check Valve)

Van một chiều có chức năng chính là đảm bảo lưu chất đi theo một hướng nhất định và ngăn ngừa hiện tượng ngược dòng, giúp hệ thống hoạt động ổn định và an toàn. Trong hệ thống Chiller, van một chiều thường được lắp đặt để bảo vệ hệ thống bơm, ngăn chặn sự cố rò rỉ và hỏng hóc thiết bị. Nó còn có tác dụng bảo vệ clape máy nén khỏi áp lực cao, giảm thiểu tác động qua lại khi các máy cùng hoạt động song song. Ngoài ra, van một chiều phòng ngừa tình trạng ngập lỏng khi hệ thống lạnh dừng đột ngột, đảm bảo hoạt động lâu dài và hiệu quả cho toàn bộ hệ thống.

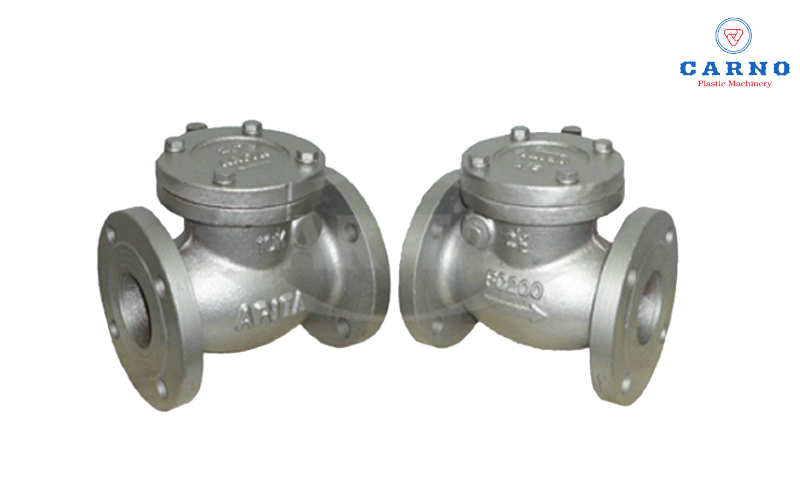

Van một chiều có ưu điểm nhỏ gọn, đơn giản, chi phí thấp

2.4. Van bướm (Butterfly Valve)

Van bướm (hay còn gọi là van đĩa xoay) có công dụng ngắt hoặc mở dòng chảy nước lạnh bằng cách xoay một đĩa có hình bướm bên trong. Ưu điểm của van bướm là kích thước nhỏ gọn, trọng lượng nhẹ, chi phí thấp, dễ vận hành và độ kín tốt. Loại van này thường đặt ở những vị trí cần ngắt hoặc điều chỉnh lưu lượng dòng chảy một cách linh hoạt như các đường ống chính trong hệ thống. Tuy nhiên, van bướm có nhược điểm là gây tổn thất áp suất khi mở hoặc đóng một phần và có độ bền thấp hơn so với van cổng. Trong hệ thống Chiller, van bướm hay được dùng với các kiểu tay gạt, tay quay hoặc điều khiển điện và khí nén tùy theo yêu cầu và kích thước của đường ống.

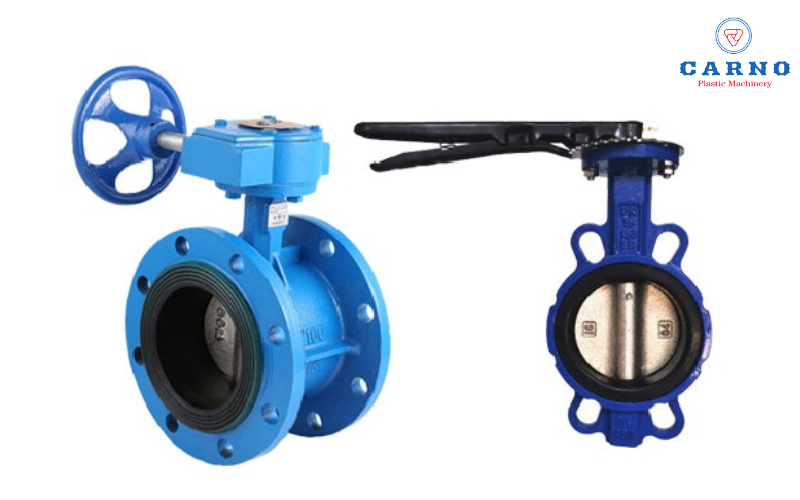

Tương tự van bi, van bướm hoạt động tuyến tính để điều tiết dòng chảy

2.5. Van cân bằng (Balancing Valve)

Van cân bằng là một loại van quan trọng trong hệ thống Chiller, đóng vai trò cân bằng áp suất và lưu lượng nước lạnh giữa các nhánh và các nguồn nóng lạnh trong hệ thống. Van cân bằng thường nằm ở các vị trí phân phối nước lạnh, nơi cần điều chỉnh lưu lượng và áp suất để duy trì sự cân bằng trong hệ thống.

Có hai loại van cân bằng phổ biến: van cân bằng tự động và van cân bằng cơ. Để giảm tổn thất áp suất, van cân bằng tự động thường được lựa chọn. Tuy nhiên, loại van này có nhược điểm là chi phí cao, vì vậy chỉ nên sử dụng trong các hệ thống có nhiều nhánh và tầng. Van cân bằng có thể kết nối với hệ thống qua nối ren hoặc mặt bích và thường được làm từ các vật liệu như gang cầu hoặc đồng.

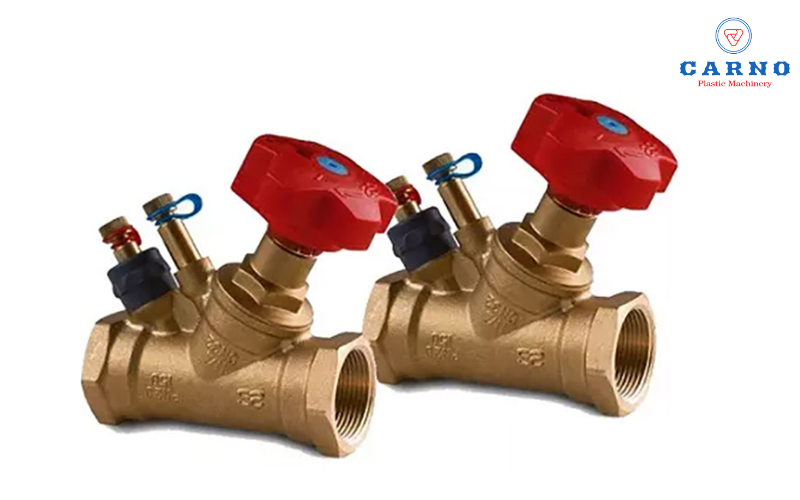

Van cân bằng hạn chế tình trạng mất cân bằng của hệ thống Chiller

2.6. Van điện từ (Solenoid Valve)

Van điện từ (Solenoid Valve) xuất hiện phổ biến trong các hệ thống chứa chất lỏng và chất khí, có chức năng điều tiết và đóng/mở dòng chảy của lưu chất. Điểm đặc biệt của van này là khả năng hoạt động tự động nhờ vào cuộn dây sinh lực từ, không cần sự can thiệp thủ công. Khi có dòng điện chạy qua cuộn dây, từ trường sinh ra đủ mạnh để đẩy lò xo và chuyển van sang trạng thái đóng hoặc mở. Chính vì vậy, van điện từ rất thích hợp cho các hệ thống tự động hóa hoặc điều khiển tự động, giúp tiết kiệm công sức và nâng cao tính linh hoạt trong vận hành.

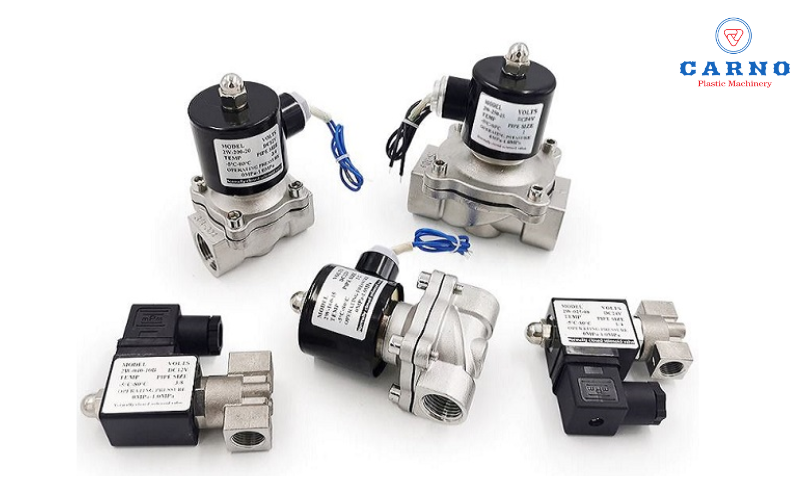

Tính linh hoạt cao, dễ dàng đấu điện và điều khiển tự động khiến van điện từ là một lựa chọn tối ưu trong các hệ thống Chiller.

2.7. Van giảm áp (Pressure Valve)

Van giảm áp, hay còn gọi là van ổn áp, có nhiệm vụ duy trì áp suất đầu ra thấp hơn áp suất đầu vào, đảm bảo ổn định cho hệ thống Chiller. Việc sử dụng van giảm áp không chỉ bảo vệ các thiết bị như máy bơm và đường ống khỏi hư hỏng do áp suất quá cao, mà còn giảm thiểu rủi ro trong quá trình vận hành, giúp toàn hệ thống hoạt động hiệu quả và bền bỉ hơn.

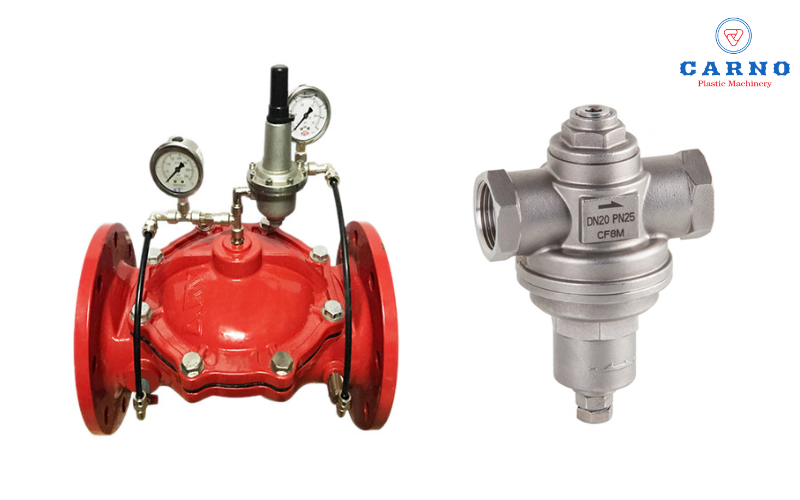

Van giảm áp duy trì áp suất ổn định, bảo vệ hệ thống và thiết bị trong Chiller.

2.8. Van y lọc (Y Strainers)

Van y lọc là thiết bị loại bỏ chất rắn như cặn bẩn, rong rêu và mạt sắt, bảo vệ hệ thống Chiller khỏi hư hỏng và tắc nghẽn. Khi lưu chất đi qua, các tạp chất sẽ bị giữ lại trong lưới lọc, giữ cho lưu chất sạch và hệ thống vận hành ổn định. Van y lọc vừa duy trì hiệu suất vừa không làm giảm lưu lượng hay áp suất, đồng thời dễ dàng vệ sinh sau một thời gian sử dụng.

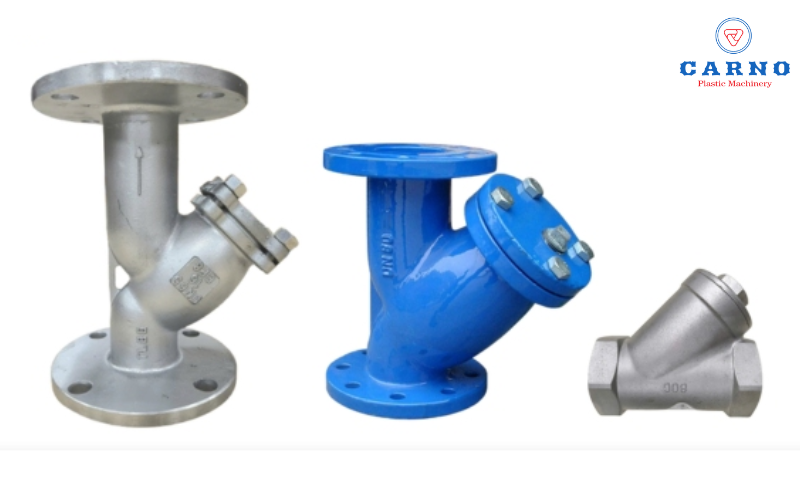

Tùy vào yêu cầu hệ thống, có thể sử dụng y lọc thép, gang hoặc inox

Như vậy, bài viết của Carno Việt Nam đã tổng hợp đầy đủ 8 loại van với các chức năng quan trọng giúp hệ thống Chiller hoạt động hiệu quả, ổn định và bền bỉ. Mỗi loại van đều có những đặc điểm riêng biệt, tùy theo nhu cầu của từng hệ thống Chiller, bạn có thể lựa chọn các loại van phù hợp để tối ưu hóa hiệu suất làm việc và giảm thiểu rủi ro. Cuối cùng, đừng quên truy cập website Carnovn.com.vn để khám phá thêm các sản phẩm về máy chiller chất lượng cao và giá cả hợp lý cho doanh nghiệp bạn nhé.

Bài viết và hình ảnh được tổng hợp bởi Carno Việt Nam.
